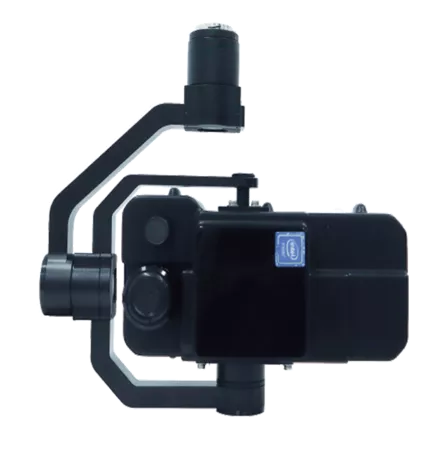

Cámara hiperespectral FigSpec FS-6B (400-2500 nm)
El FS6B de FigSpec es un sistema hiperespectral aéreo de amplio espectro (400–2500 nm) que integra cámaras VIS-NIR y SWIR en un solo equipo. Ofrece alta resolución espectral (hasta 2.5 nm en VIS-NIR y 10 nm en SWIR), materiales ligeros y diseño optimizado para aplicaciones en exploración minera, agricultura de precisión, monitoreo ambiental y estudios de suelos. Su software permite procesar y analizar imágenes en tiempo real desde estaciones terrestres, facilitando el trabajo con un solo operador.
Descripción
Cámara hiperespectral de espectro completo aerotransportada FS6B
El rango espectral del sistema de imágenes hiperespectrales aerotransportadas de banda completa es de 400-2500 nm, integrando dos conjuntos de cámaras hiperespectrales VISNIR y SWIR, de las cuales el canal espacial VISNIR (400-1000 nm) es de hasta 1920, el canal espectral es de hasta 1200, la resolución espectral es mejor que 2.5nm y el canal espacial SWIR (900-2500nm) es de hasta 640, el canal espectral es de hasta 250 y la resolución espectral es mejor que 10nm. Todo el conjunto de equipos adopta un módulo de espectrómetro de rejilla transmitida con alta eficiencia de difracción combinado con una cámara de matriz de superficie de alta sensibilidad, lentes acromáticas y materiales corporales ultraligeros para satisfacer las necesidades de las aplicaciones de monitoreo del entorno ecológico, como los campos militares de camuflaje y anticamuflaje, detección de composición del suelo, estudio de minerales y agricultura y silvicultura modernas y finas.
Parámetros técnicos
| Rango espectral | VISNIR (400-1000 nm) | REMOLINO (900-2500 nm) |
| Rangos espectrales combinados | 400-2500 nm | |
| Dispositivos espectroscópicos | Rejilla de transmisión |
|
| Número de canales espectrales | ≥1200 | ≥250 |
| Recuento combinado de canales espectrales | ≥1450 | |
| Número de canales espaciales | ≥1920 | ≥640 |
| Combinar el número de canales espaciales | ≥640 | |
| Intervalo de muestreo espectral | ≤0,6 nm | ≤6,5 nm |
| Resolución espectral (FWHM) | ≤2,5 nm | ≤10nm |
| Número F | F2.5 | |
| Tipo de detector | CMOS | MCT |
| Tamaño de la superficie objetivo | ≥11,3×7,1 milímetros | ≥9,6×7,68 mm |
| Tamaño de píxel | ≥5,86×5,86 um | ≥15×15um |
| Profundidad de broca efectiva | ≥12bits | ≥14bits |
| Distancia focal del objetivo | 25 mm | 25 mm |
| Campo de visión | 25,36 ° @f = 25 mm | 21,7 ° @f = 25 mm |
| Fusionar campo de visión | 21,7 ° @f = 25 mm | |
| Campo de visión instantáneo | 0.23mrad@f=25mm | 0.59mrad@f=25 mm |
| Fusionar el campo de visión instantáneo | 0.59mrad@f=25 mm | |
| Método de refrigeración | Disipación de calor interna refrigerada por aire | Refrigeración Stirling |
| Longitud efectiva de la hendidura | ≥11,3 milímetros | ≥9,6 milímetros |
| ancho de hendidura | ≤25um | |
| Método de fusión de celdas | 1×1,2×2,4×4 | 1×1 |
| Velocidad de fotogramas | 128 fps | 200 fps |
| Fuente de alimentación | ≤72W | |
| Temperatura de funcionamiento | 0-40°C | |
| Temperatura de almacenamiento | 0-50°C | |
| Interfaz de la cámara | USB3.0 | |
|
Integrado Unidad de adquisición y procesamiento de datos |
Procesador integrado Almacenamiento 512GSSD |
|
| Aplicación | FIGSPEC UAV, FIGSPEC Software de rompecabezas Merge, software de aplicación FIGSPEC Studio Software de análisis de imágenes | |
| formato de datos | Compatible con formato SPE, formato HDR, formato SCP | |
| Método de corrección | La corrección de reflectancia y la corrección de área admiten el procesamiento por lotes | |
| Modo de observación |
Observación en tiempo real de sitios de muestreo de aeronaves, imágenes hiperespectrales, datos espectrales y funciones a través de estaciones terrestres |
|
| Cómo funciona | Fácil de operar, sin necesidad de operadores profesionales de drones, puede lograr la operación de una sola persona | |
