Sistema de monitoreo electrogeofísico en línea Geomative
El sistema de monitoreo electrogeofísico en línea, centrado en la plataforma digital para la seguridad y la protección del medio ambiente, combina las tecnologías centrales de Saiying Dimaigui en el campo de la exploración y el monitoreo geofísico, y ha realizado una plataforma digital con múltiples parámetros, métodos integrales y escenarios totalmente configurables. Puede proporcionar soluciones digitales para la detección, exploración y monitoreo en la remediación del medio ambiente subterráneo, la investigación y construcción de construcciones civiles e industriales, la operación y el mantenimiento de infraestructura, la exploración y el desarrollo de recursos minerales y la gobernanza del entorno ecológico. La plataforma incluye equipos de monitoreo automático en el sitio, sistemas de transmisión de datos en la nube y middleware empresarial. Al utilizar de manera integral el Internet de las cosas, big data y modelos de análisis inteligente de datos de monitoreo, explota completamente información como datos de monitoreo en línea, condiciones de trabajo y situaciones anormales para la alerta temprana, alarma, análisis y juicio de datos.
Funciones

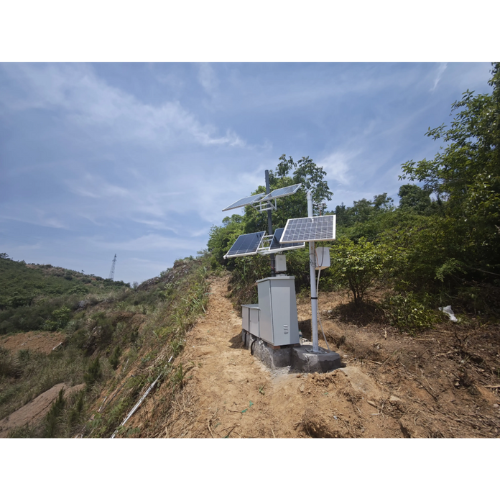

La construcción de un sistema de monitoreo de resistividad en línea en tiempo real en la presa del embalse puede monitorear de manera efectiva los cambios de resistividad del cuerpo de la presa en tiempo real. El instrumento del método eléctrico de alta densidad, a través de la observación de la resistividad del suelo, puede presentar de manera muy intuitiva los cambios en el contenido de humedad del suelo, como las variaciones del nivel del agua y la filtración de la presa. Especialmente para filtraciones internas menores, se puede detectar temprano. El software del sistema puede convertir los datos de cambio de resistividad en un gráfico con estructura de estrato, que es más intuitivo. Se pueden obtener datos de monitoreo continuo en línea y transmitirlos en tiempo real al centro de servidores en la nube a través de una red inalámbrica para lograr un monitoreo remoto de la situación del terraplén. Esto conduce a reflejar de manera integral, científica y verdadera la situación de filtración del terraplén, proporcionando medios de supervisión para el monitoreo en tiempo real del terraplén.
Host de monitoreo
| Indicadores técnicos | Parámetros de rendimiento |
| Potencia máxima de transmisión | 7200W |
| Precisión de corriente | Mejor que 0.1% |
| Proteger | IP65, sobrecorriente, sobretensión, circuito abierto, alta temperatura, fugas |
| Precisión de voltaje | 0,1%±1uV |
| Forma de onda de pulso | Colmillo Bo |
| Ancho de pulso | 0.5S, 1S, 2S, 4S, 8S, 16S, 32S |
| Número de canales | Un solo canal |
| Número de iteraciones | 1-255 |
| Interferencia de frecuencia de potencia | ≥120dB |
| Rango de medición de voltaje | ±24V |
| Puerto de datos | USB、RS485 |
| Peso | 8,5 kg |
| Tamaño | 39×20×29cm |
| Temperatura de trabajo | -20 °C—60 °C |
| Humedad de trabajo | ≤95% |
Módulo integrado para la comunicación y el suministro de energía de Internet de las cosas
| Indicadores técnicos | Parámetros de rendimiento |
| Voltaje de transmisión | 0-450V |
| Corriente máxima | La corriente máxima es de 2,5 A |
| Proteger | IP65 |
| Modo de salida | Corriente constante |
| Voltaje de entrada | El voltaje de entrada es de 24 V CC o alimentación de red |
| Método de comunicación | La comunicación adopta 4G y 5G |
| fluir | Tráfico anual de datos: 6G |
| Temperatura de trabajo | -10 °C—50 °C |
Unidad de conmutación de electrodos centralizada
| Indicadores técnicos | Parámetros de rendimiento |
| El mayor número | 60 |
| Impedancia de entrada | 10 millones |
| Tensión máxima | 10V |
| Precisión de conversión de analógico a digital | 12 bits |
| Frecuencia de muestreo máxima | 10 KHz |
| Temperatura de trabajo | -10 °C—50 °C |
Electrodos de medición y cables de HDPE
| Indicadores técnicos | Parámetros de rendimiento |
| Grado impermeable | IP68 |
| Resistencia a la tracción | 120kg |
| Material del electrodo | Acero inoxidable |
| Temperatura de trabajo | -25 °C—55 °C |
