Sistema microhiperespectral FigSpec FS-2X

Características del producto:

Combinando las ventajas de los microscopios y los espectrómetros de imágenes, los datos hiperespectrales se pueden recopilar en imágenes microscópicas en cualquier momento.
El microscopio biológico, el microscopio de fluorescencia, el microscopio estereoscópico, el microscopio metalográfico, etc. existentes se pueden transformar en un microscopio hiperespectral.
Los clientes pueden personalizar el modelo de microscopio según sus necesidades.
Los espectrómetros de imágenes de la serie igSpec® integran una cámara de visión y una cámara hiperespectral, que se pueden utilizar para obtener una vista previa rápida de la imagen muestreada y confirmar que la imagen cumple con los requisitos antes de recopilar datos de imágenes hiperespectrales.

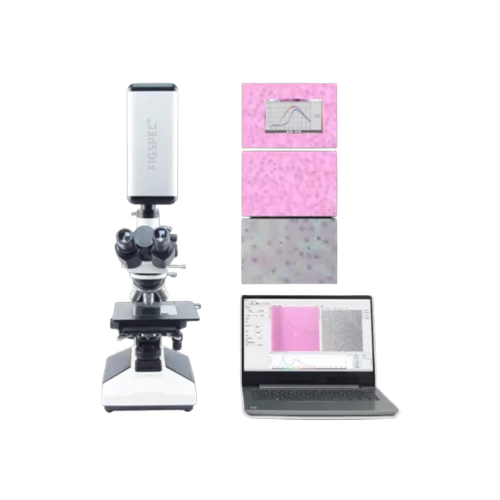

Composición del sistema

Cámara espectral de imágenes hiperespectrales (seleccionable FS-20/FS-22/FS-23)
microscopio (se puede especificar cualquier modelo de fabricante)
Software de aplicación para PC

Parámetros técnicos

Modelo	FS-20	FS-22	FS-23	FS-25
Métodos de división	Espectroscopia de rejilla de transmisión	Espectroscopia de rejilla de transmisión	Espectroscopia de rejilla de transmisión	Espectroscopia de rejilla de transmisión
Resolución de imagen	480*480	1920*1920	1920*1920	640*640
Rango dinámico	12 bits	12 bits	12 bits	14 bits
Velocidad de imagen	15 segundos	15 segundos	5 segundos	5 segundos
Número de canales espectrales	150	600	1200	512
Rango espectral	400-700 nm	400-1000 nm	400-1000 nm	900-1700 nm
Resolución espectral (FWHM)	2,5 nm	5nm	2,5 nm	6nm
ancho de hendidura	25um	25um	25um	25um
Eficiencia de transmisión	60%	60%	60%	60%
Nivel de luz parásita	0.5%	0.5%	0.5%	0.5%
Tamaño de píxel	5,86 um * 5,86 um	5,86 um * 5,86 um	5,86 um * 5,86 um	15um * 15um
Tipo de detector	CMOS	CMOS	CMOS	InGaAs
Tamaño de la superficie de imagen del sensor	11,3 * 7,1 mm	11,3 * 7,1 mm	11,3 * 7,1 mm	9,6 mm x 7,68 mm
Distancia focal del objetivo de serie	25 mm	25 mm	25 mm	25 mm
Distancia de trabajo	100 mm-∞	100 mm-∞	100 mm-∞	100mm-∞
Campo de visión	25°	25°	25°	17°
Tiempo mínimo de exposición	34 NOSOTROS	34 NOSOTROS	21us	50us
Tiempo máximo de exposición	10 segundos	10 segundos	10 segundos	1 segundo
relación señal/ruido	600/1	600/1	600/1	600/1
Interfaz de datos	USB3.0	USB3.0	USB3.0	USB3.0
Conector de lente de cámara	C	C	C	C
Accesorios	Cable USB3.0	Cable USB3.0	Cable USB3.0	Cable USB3.0
Capacidades de imagen	Hay una función de ROI El ROI se puede lograr en una sola región	Hay una función de ROI El ROI se puede lograr en una sola región	Hay una función de ROI El ROI se puede lograr en una sola región	Hay una función de ROI El ROI se puede lograr en una sola región
Funciones auxiliares de imagen	Cámara de encuadre secundaria Realizar el monitoreo del área de disparo	Cámara de encuadre secundaria Realizar el monitoreo del área de disparo	Cámara de encuadre secundaria Realizar el monitoreo del área de disparo	Cámara de encuadre secundaria Realizar el monitoreo del área de disparo
Modo de fuente de alimentación	Alimentado por batería incorporada	Alimentado por batería incorporada	Alimentado por batería incorporada	Alimentado por batería incorporada
Tamaño del anfitrión*	255 mm * 138 mm * 107 mm	255 mm * 138 mm * 107 mm	255 mm * 138 mm * 107 mm	335 mm * 182 mm * 143 mm
Peso**	Menos de 2,8 kg	Menos de 2,8 kg	Menos de 2,8 kg	Menos de 5,3 kg

*Las dimensiones no incluyen lente y mango

**El peso no incluye lente

Casos de uso:

Diferencias en las características espectrales de las células vegetales basadas en técnicas hiperespectrales microscópicas
Caracterización espectral de hemocitos basada en técnicas hiperespectrales microscópicas
Caracterización espectral de células de lesiones humanas basada en tecnología hiperespectral microscópica
