Sistema TEM Geomative GT-20 Túnel

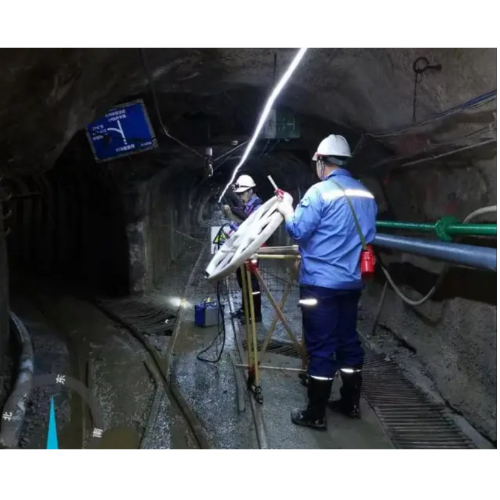

El instrumento electromagnético transitorio GT-20 se aplica principalmente en la exploración avanzada de túneles. Los escenarios de aplicación son generalmente organizar tres líneas topográficas a lo largo de la carretera (en tres direcciones: hacia arriba 45°, a lo largo de la dirección de la capa y hacia abajo 45°). Al mover las bobinas de transmisión/recepción en la cara, se forman tres perfiles medidos para una exploración avanzada.

Explicación: Con el aumento de los años de minería y la profundidad de la minería, las condiciones hidrogeológicas de esta mina se han vuelto cada vez más complejas, y pertenece a una mina con desastres hidrogeológicos complejos. La amenaza de peligro de agua de esta mina proviene principalmente de dos aspectos. Uno es la acumulación de agua y el área extraída formada después de la finalización de la minería de fosfato a pequeña escala en el área circundante. La otra es que las condiciones topográficas y geomórficas alrededor de la mina son relativamente complejas, y la estructura rica en agua es muy obvia. Se presume que el área anormal azul de baja resistencia marcada en un círculo en la figura de la derecha es el área anegada y el área estructural rica en agua.
