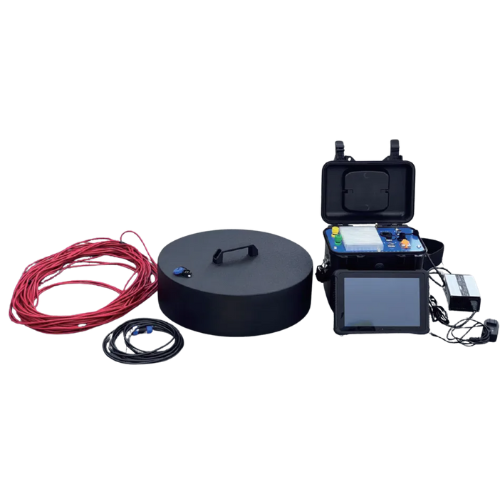

Sistema TEM Geomative GT-10 Mineral
El modelo GT-10 Mineral del instrumento electromagnético transitorio es un dispositivo de instrumento electromagnético transitorio desarrollado y fabricado por Geomative Dikode Co., Ltd. Este modelo se aplica principalmente en escenarios como la exploración de minerales metálicos, la estructura geológica y la exploración de aguas subterráneas
Funciones
El instrumento electromagnético transitorio GT-10 se aplica principalmente en la exploración de minerales y la prospección de agua y minerales en las partes medias y profundas, y puede detectar profundidades que van desde los 30 hasta los 1300 metros. Es ampliamente utilizado en depósitos polimetálicos subterráneos, exploración de agua, estratificación eléctrica subterránea, delineación de cuevas kársticas subterráneas llenas de agua y exploración de estructuras geológicas de gran inclinación. Vetas de carbón y áreas extraídas (hundimientos) de vetas de carbón y áreas llenas de agua; El censo y la exploración de recursos geotérmicos y campos de petróleo y gas en áreas cubiertas de alta resistencia (como rocas carbonatadas, rocas ígneas y áreas cubiertas de permafrost); Exploración de aguas de túneles y trazado de estructuras geológicas, etc. La carga de trabajo de esta detección de método electromagnético transitorio: se colocan tres líneas de medición a lo largo del suelo, con un intervalo de punto de medición de 2 metros. Realizar exploraciones de áreas goaf; El efecto de detección en la baja resistencia subterránea es obvio. Verificado con los datos de goaf conocidos existentes, el efecto es bueno.
Parámetros técnicos del receptor
| Proyecto | Parámetros |
| Convertidor A/D | 32 bits |
| Rango dinámico | 160dB |
| Frecuencia de muestreo | 1 μs, 4 μs, 16 μs、 |
| Número de canales de adquisición | 2 |
| Ruido de fondo | 1μV |
| Rango de medición de voltaje | -200V-200V |
| Resolución de medición de voltaje | ≤300 nV |
| Precisión de medición | 0.1% |
| Rango de ganancia de entrada | 1/80-8000 |
| Intervalo mínimo de muestreo | 4μs |
| Supresión de ruido | >100dB |
| Banda de paso | 0-500kHz |
| Tiempos de superposición | 1-65535veces |
| Sistema informático | Computadora de control industrial PC104, pantalla LCD a color de 8.4 «(interfaz de operación completa de Windows) |
| Almacenamiento de datos | 2G (escalable) |
| Capacidad de almacenamiento | ≥30000 |
| Transmisión de datos | USB 2.0 |
| Fuente de alimentación | La batería incorporada puede garantizar el funcionamiento durante más de 8 horas y se puede conectar externamente a 9-18VDC |
| Tamaño | 403 mm×330 mm×178 mm (largo × ancho × alto) |
| Peso | 8kg |
| Temperatura de trabajo | -10 °C-50 °C |
